  • D971F電動對夾式蝶閥

D971F電動對夾式蝶閥

  • 所屬類別:蝶閥系列
  • 產品名稱:D971F電動對夾式蝶閥
  • 產品標簽:D971X電動對夾式襯氟蝶閥,D971F防爆電動對夾蝶閥,不銹鋼電動對夾式蝶閥
  • 更新時間:2021/2/13 10:49:18
  • 訪問統計:
  • D971X、D971F電動對夾式蝶閥產品概述:電動對夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80~120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

    其主要特點為:

    1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。

    2、操力矩小,操作方便,省力靈巧。

    3、可以任何位置安裝,維修方便。

    4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。

    5、密封材料耐老化、耐弱腐蝕,使用壽命長等特點。

    設計標準:GB/T2238-1989

    法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

    結構長度:GB/T12221-1989

    壓力試驗:GB/T13927-1992;JB/T9092-1999

    D971X、D971F電動對夾式蝶閥主要技術參數:

    公稱通徑

    DN(mm)

    50~800

    公稱壓力

    PN(MPa)

    0.6

    1.0

    1.6

    試驗壓力

    強度試驗

    0.9

    1.5

    2.4

    密封試驗

    0.66

    1.1

    1.76

    氣密封試驗

    0.6

    0.6

    0.6

    適用介質

    空氣、水、污水、蒸氣、煤氣、油品等。

    驅動形式

    手動、蝸桿蝸輪傳動、氣傳動、電傳動。

    零件名稱

    材料

    閥體

    球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

    蝶板

    鑄鋼、不銹鋼及特殊材料

    密封圈

    各種橡膠、聚四氟

    閥桿

    2Cr13、不銹鋼

    填料

    O型圈、柔性石墨O

    D971X、D971F電動對夾式蝶閥密封材料選用和適用溫度:

    材料品種

    氯丁橡膠

    丁晴橡膠

    乙丙橡膠

    聚四氟乙烯

    硅橡膠

    氟橡膠

    天然橡膠

    尼龍

    英語簡稱

    CR

    NBR

    EPDM

    PTFE

    SI

    VITON

    NR

    PA

    型號代號

    X或J

    XA或JA

    XB或JB

    F或XC、JC

    XD或JD

    XE或JE

    X1

    N

    耐最高溫度

    82℃

    93℃

    150℃

    232℃

    250℃

    204℃

    85℃

    93℃

    耐最低溫度

    -40℃

    -40℃

    -40℃

    -268℃

    -70℃

    -23℃

    -20℃

    -73℃

    適用工作溫度

    0~+80℃

    -20~+82℃

    -40~+125℃

    -30~+150℃

    -70~+150℃

    -23~+150℃

    -20~+85℃

    -30~+93℃

    D971X、D971F電動對夾式蝶閥連接尺寸:

    公稱通徑(DN)

    L

    D1

    D

    z-φd

    H

    H0

    A

    B

    50

    43

    125

    165

    4-18

    63

    315

    180

    65

    65

    46

    145

    185

    4-18

    70

    330

    180

    65

    80

    46

    160

    200

    8-18

    83

    390

    245

    72

    100

    52

    180

    220

    8-18

    105

    431

    245

    72

    125

    56

    210

    250

    8-18

    115

    455

    245

    72

    150

    56

    240

    285

    8-22

    137

    626

    355

    93

    200

    60

    295

    340

    8-22

    164

    720

    350

    93

    250

    68

    350

    395

    12-22

    206

    800

    550

    350

    300

    78

    400

    445

    12-22

    230

    860

    600

    350

    350

    78

    460

    505

    16-22

    248

    883

    600

    350

    400

    102

    515

    565

    16-26

    289

    972

    600

    350

    450

    114

    565

    615

    20-26

    320

    1043

    750

    380

    500

    127

    620

    670

    20-26

    343

    1098

    750

    380

    600

    154

    725

    780

    20-30

    413

    1236

    750

    380

    700

    165

    840

    895

    24-30

    478

    1431

    750

    380

    800

    190

    950

    1015

    24-33

    525

    1488

    750

    380

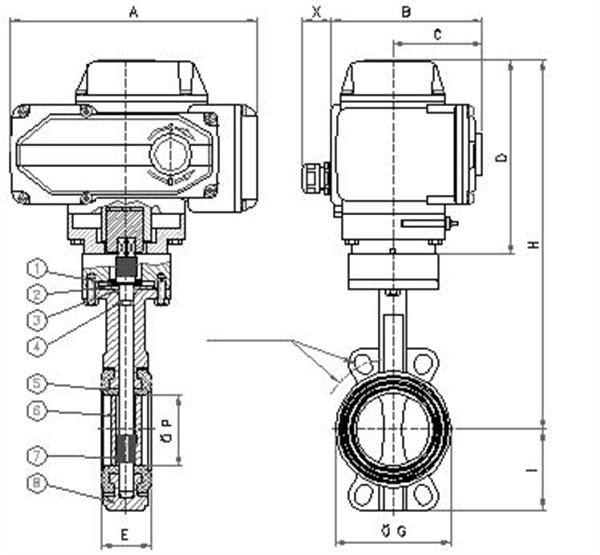

    D971X、D971F電動對夾式蝶閥結構圖紙:
